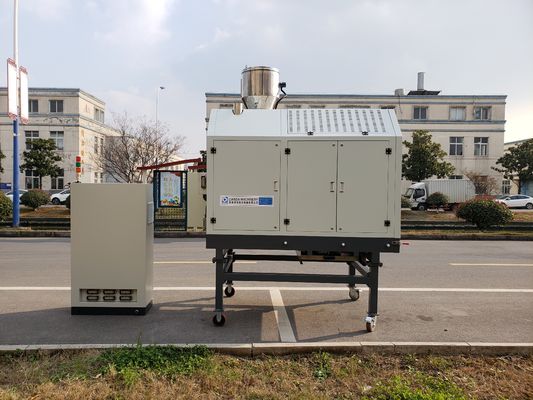

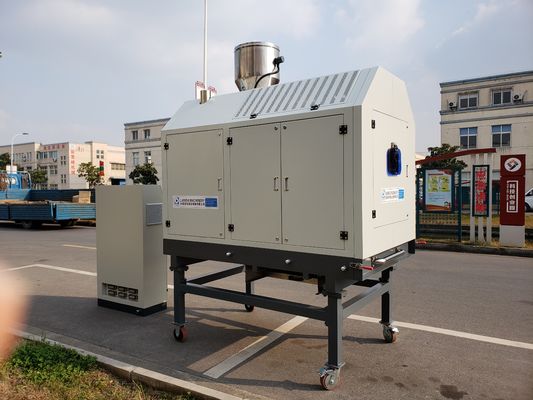

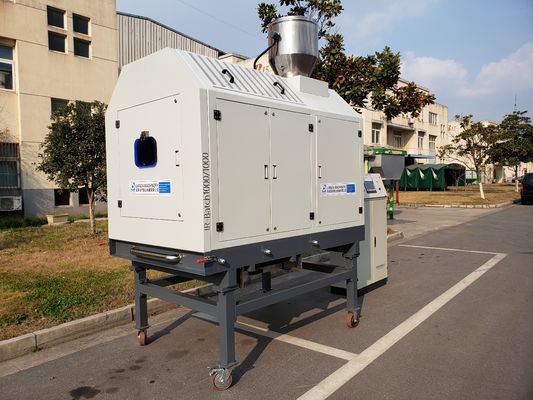

เครื่องเป่าโรตารี่อินฟราเรดสำหรับเครื่องผลิตเส้นด้ายเส้นใยเดี่ยว PET
----- เพื่อทำให้แห้งและตกผลึก PET Chips / Flake ก่อนป้อนเข้าสู่สายการผลิต Extrusion
>> ตกผลึกและอบแห้งเกล็ด PET ในขั้นตอนเดียว
>> เวลาในการอบแห้ง 20 นาที
>> ความชื้นสุดท้ายได้ 50-70ppm
>> ประหยัดค่าพลังงาน 45-60%:
วิธีการทำงาน
1. การป้อนวัสดุ 2. การตกผลึกแบบหมุน 3. การคายประจุ
คำอธิบายการประมวลผล
1) ในขั้นตอนแรกเป้าหมายเดียวคือการทำให้วัสดุร้อนขึ้นตามอุณหภูมิที่ตั้งไว้
ใช้ความเร็วในการหมุนของถังซักที่ค่อนข้างช้าพลังหลอดอินฟราเรดของเครื่องเป่าจะอยู่ในระดับที่สูงขึ้นจากนั้น PET Masterbatch จะมีความร้อนอย่างรวดเร็วจนกว่าอุณหภูมิจะสูงขึ้นถึงอุณหภูมิที่ตั้งไว้
2) ขั้นตอนการตกผลึก
เมื่อวัสดุเข้าสู่อุณหภูมิการตกผลึกที่สำคัญความเร็วของถังซักจะเพิ่มขึ้นเป็นความเร็วในการหมุนที่สูงขึ้นมากเพื่อหลีกเลี่ยงการจับตัวเป็นก้อนของวัสดุในขณะเดียวกันกำลังของหลอดอินฟราเรดจะเพิ่มขึ้นอีกครั้งเพื่อสิ้นสุดการตกผลึกจากนั้นความเร็วในการหมุนของดรัมจะช้าลงอีกครั้งโดยปกติกระบวนการตกผลึกจะเสร็จสิ้นหลังจาก 15-20 นาที(เวลาที่แน่นอนขึ้นอยู่กับคุณสมบัติของวัสดุ)
3) หลังจากเสร็จสิ้นกระบวนการตกผลึก IR Drum จะระบายวัสดุโดยอัตโนมัติและเติมถังซักสำหรับรอบถัดไป

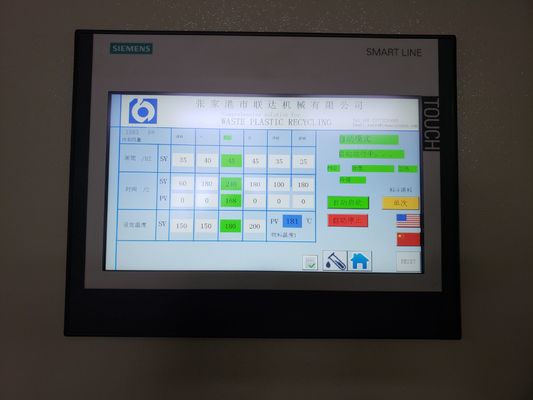

การเติมอัตโนมัติตลอดจนพารามิเตอร์ที่เกี่ยวข้องทั้งหมดสำหรับทางลาดอุณหภูมิที่แตกต่างกันได้รับการรวมเข้าด้วยกันอย่างสมบูรณ์ในการควบคุมหน้าจอสัมผัสที่ล้ำสมัยเมื่อพบพารามิเตอร์และโปรไฟล์อุณหภูมิสำหรับวัสดุเฉพาะแล้วการตั้งค่าเหล่านี้สามารถบันทึกเป็นสูตรอาหารในระบบควบคุมได้
ข้อได้เปรียบของระบบโดย IRD
|
ระบบเครื่องเป่าคริสตัลอินฟราเรดและระบบลดความชื้นและเครื่องตกผลึกแบบธรรมดา
|
||
|
ตัวอย่าง: เกล็ดขวด PET ความจุ 500 กก. / ชม แช่อิ่มและอบแห้ง ความชื้นขั้นสุดท้าย 150-200ppm
|
||
|
เวลาในการอบแห้ง
|
10-15 นาที
|
การลดความชื้น: 4-6 ชั่วโมง
|
|
การตกผลึก: 2 ชั่วโมง
|
||
|
การใช้พลังงาน
|
ประมาณ 120w / kg / h | ประมาณ 200w / kg / h |
|
ระบบ IRD ประหยัด: 80W / kg / h ต้นทุนพลังงาน: 0.073USD / kwh เอาท์พุต 500 กก. / ชม จะประหยัดได้ 500 × 0.08 × 0.073 = USD2.92 ชั่วโมงการทำงาน / ปี: 3000 ชั่วโมง: 8,760 เหรียญสหรัฐ 5,000 ชั่วโมง: USD14,600 8000 ชั่วโมง: 23,360 เหรียญสหรัฐ |
||
|
กำลังประมวลผล
|
การอบแห้งและการตกผลึกในขั้นตอนเดียว | การลดความชื้นและการตกผลึก 2 ขั้นตอน |
|
การตกผลึก
|
ระดับความเป็นผลึกที่สูงขึ้นหากได้รับการร้องขอการตกผลึกที่อุณหภูมิสูง (180 ° C)
|
โดยปกติอุณหภูมิในการทำงานประมาณ 150 ° C
|
เครื่องเป่าคริสตัลอินฟราเรดแห้งอย่างไร?
คุณสมบัติของเครื่องอบอินฟราเรด (IRD)
>> เครื่องอบคริสตัลอินฟราเรดเป็นเทคโนโลยีการอบแห้งล่าสุดที่พัฒนาขึ้นในปัจจุบันและเครื่องอบคริสตัลอินฟราเรดใช้เวลาเพียง 8-20 นาทีการตกผลึกและการอบแห้งจะเสร็จสิ้นในครั้งเดียวประหยัดเวลาไฟฟ้าผลการอบแห้งที่ดีการบำรุงรักษาที่สะดวกและต้นทุนต่ำ ซึ่งมีประสิทธิภาพสูงสุดในปัจจุบันทางเลือกที่ดีที่สุดสำหรับวิธีการอบแห้งที่ใช้พลังงานต่ำ
>> มีโซนควบคุมอุณหภูมิ PID สามโซนและสามารถตั้งอุณหภูมิการทำให้แห้งของคริสตัลได้ตามลักษณะของวัตถุดิบ
หลักการอินฟราเรด
หลักการอินฟราเรด
ความถี่ของอินฟราเรดอยู่ที่ประมาณ 1,012 C / S ~ 5x1014 C / S ซึ่งเป็นส่วนหนึ่งของคลื่นแม่เหล็กไฟฟ้าความยาวคลื่นอินฟราเรดใกล้คือ 0.75 ~ 2.5μและเดินทางตรงด้วยความเร็วแสงและเคลื่อนที่ไปรอบโลกเจ็ดครั้งครึ่งต่อวินาที (ประมาณ 300,000 กม. / วินาที)สามารถมองเห็นได้จากแหล่งกำเนิดแสงมันถูกส่งโดยตรงไปยังวัสดุเพื่อให้ความร้อนทำให้เกิดปรากฏการณ์ทางกายภาพของการดูดซึมการสะท้อนและการส่งผ่าน
นอกจากนี้รังสีอินฟราเรดที่ทะลุผ่านและสะท้อนออกมาจากวัสดุไม่ส่งผลกระทบต่อการจัดระเบียบของวัสดุ แต่เนื้อเยื่อที่ดูดซับจะถูกเปลี่ยนเป็นพลังงานความร้อนเนื่องจากการกระตุ้นของโมเลกุลซึ่งทำให้อุณหภูมิของวัสดุสูงขึ้นการใช้ PET เป็นตัวอย่างการตกผลึกและการตกผลึกสามารถทำได้ในเวลาอันสั้นอุณหภูมิในการอบแห้งไม่เพียงช่วยประหยัดพลังงานรักษาคุณสมบัติทางกายภาพของไลโปโซมและเพิ่มค่า IV
(อาร์กิวเมนต์เพื่อเพิ่มค่า IV (ความหนืดที่แท้จริง) จำเป็นต้องได้รับการตรวจสอบเพิ่มเติมโดยการทดลอง)
|
เครื่องเป่าคริสตัลอินฟราเรด
|
เครื่องทำความร้อนแบบ Convective
|
|
| 1 |
การอบแห้งด้วยอินฟราเรด (IR): ความร้อนถูกดูดซับภายในเม็ดพลาสติกและน้ำเป็นตัวดูดซับ IR ที่ดีเยี่ยม ใช้เวลาประมาณ 15 ถึง 20 วินาทีในการให้ความร้อนแก่เม็ดทั้งหมด
|
Convecting Drying: ความร้อนนำเข้าไปในเม็ดพลาสติกเป็นตัวนำความร้อนที่ไม่ดี ใช้เวลาประมาณ 30-50 นาทีในการให้ความร้อนแก่เม็ด
|
|
|
|
|
|
ไอน้ำเคลื่อนที่ไปยังบริเวณที่เย็นที่สุดการทำความร้อนแบบ IR จะเริ่มขึ้นภายในเม็ดและความร้อนจะถูกส่งไปยังอากาศโดยรอบในทันทีในกรณีนี้ เฟสความชื้นจะถูกทำให้ร้อนและระเหยทันทีและถูกดึงออกจากเม็ดไปสู่อากาศโดยรอบที่เย็นกว่า
|
น้ำที่ระเหยจะเคลื่อนที่ไปยังบริเวณที่เย็นที่สุดการให้ความร้อนแบบหมุนเวียนจะเริ่มที่พื้นผิวของเม็ดและค่อยๆให้ความร้อนตรงกลางในระยะนี้ความชื้นจะถูกดึงดูดเข้าหาศูนย์กลางที่เย็นกว่าของเม็ดการทำให้แห้งไม่ได้เริ่มขึ้นด้วยซ้ำคืออะไร ความเข้มข้นของความชื้นภายในเม็ดจะเพิ่มขึ้นมากขึ้น
|
|
|
|
|
|
|
คำอธิบายหลักการความแตกต่างของเครื่องทำความร้อน
|
||
|
แรงทางกายภาพสำหรับการแพร่กระจายความชื้นคือความแตกต่างของอุณหภูมิและความแตกต่างคe ในความดันบางส่วน 1) IR - ให้ไอระเหยสูงกับความชื้นในแกนกลาง 2) แรงผลักดันสำหรับการแพร่กระจายคือความแตกต่างของอุณหภูมิระหว่างความชื้นที่ระเหยและ อากาศโดยรอบ 3) IR ใช้อากาศเย็นโดยรอบดังนั้นความแตกต่างถาวรของความดันบางส่วนจึงสามารถใช้ได้เสมอ T อนุภาค> T โดยรอบ อนุภาค P> P โดยรอบ |
เมื่อเม็ดทั้งหมดถึงอุณหภูมิเดียวกับที่อากาศร้อนโดยรอบเริ่มแห้ง: 1) อัตราการระเหยต่ำ 2) น้ำระเหยจะถูกลำเลียงจากแกนกลางของเม็ดไปที่พื้นผิว 3) แรงผลักดันสำหรับการแพร่กระจายนี้คือความแตกต่างคือความดันบางส่วนของอากาศโดยรอบ 4) เพื่อให้แน่ใจว่ากระบวนการนี้เป็นอากาศดูดความชื้นที่มีประสิทธิภาพโดยทั่วไปจะใช้จุดน้ำค้างต่ำ
|
|
|
|
|
|
